TO-10立体声无源衰减式音调控制器 passive Attenuated tone controller

  本机采用衰减式音调电路+NE5532前置放大补偿，不供电时衰减量为-15db，供电时NE5532放大部分工作进行补偿，增益为0db，即输入输出信号相等。

输入阻抗：600欧，输出阻抗无源时100K，有源时600欧；

低音转折频率450HZ，高音转折频率2.2KHZ，最大提升衰减量15db。

接口及旋钮说明：

VOLUME:音量大小；

TREBLE:高音调节，中间12点位置为初始值，逆时针位衰减，顺时针为提升；

BASS:低音调节，中间12点位置为初始值，逆时针位衰减，顺时针为提升，

白色按键开关：不供电时弹起，总音量减小-15db，供电时按下，总音量保持原始值0db，即输入输出相等；

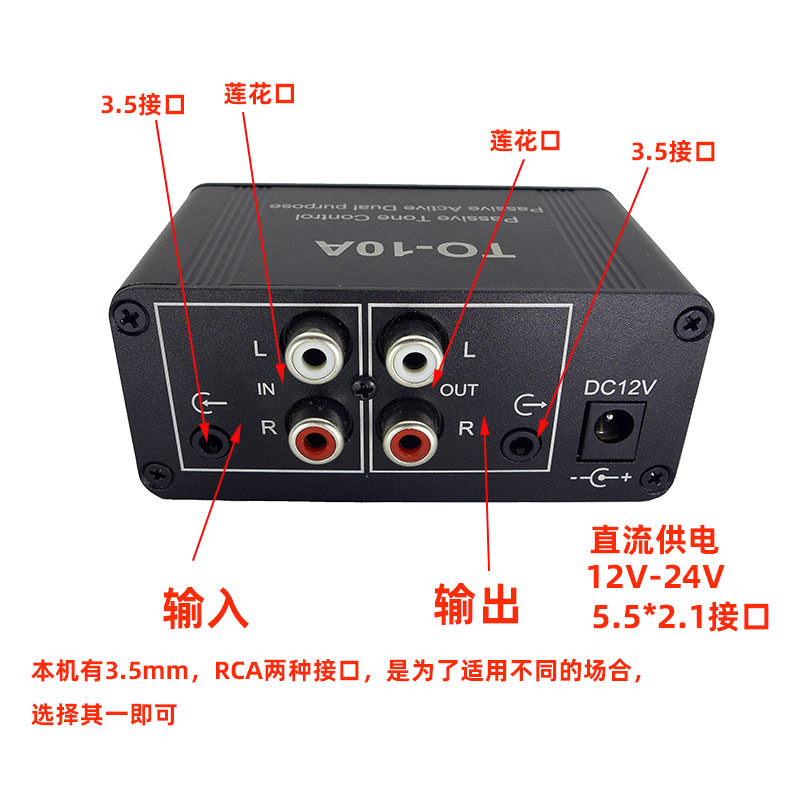

IN输入，3.5/莲花两种接口，接音源等播放设备；

OUT输出，3.5/莲花两种接口，接音响功放等音频设备，设计两种接口的目的是为了适应不同的场合方便使用，根据实际情况任选其一即可；

供电：直流12V-24V之间，功耗：0.1W，接口规格5.5*2.1内正外负，直流供电请用低纹波优质电源。

This device adopts a passive attenuated tone circuit + NE5532 operational amplifier pre-amplification circuit. When there is no power supply, the attenuation is -15dB; when powered, the NE5532 pre-amplification part works for compensation with a gain of 0dB, meaning the input and output signals are equal.

Input impedance: 600 ohms;

Output impedance: 100K ohms in passive mode, 600 ohms in active mode;

Bass turnover frequency: 450Hz;

Treble break frequency: 2.2KHz;

Maximum boost and attenuation: 15dB.

White key switch: In the OFF passive state, the total volume is reduced by -15dB; when powered, pressing it keeps the total volume at the original value of 0dB, meaning the input and output are equal.

Supply voltage: DC12V-24V

Power consumption: 0.1W
